Armatúry pre špec. aplikácie

 Škrtiaca spalinová klapka Ghibson typ BFFA pre horúci vzduch a spaliny a pre maximálnu teplotu 1000 °C



Konštrukcia: škrtiaca spalinová klapka
Typ telesa: dvojprírubový | alt. medziprírubový typ BVFA
Pripojenie medzi príruby: ISO, PN 6 | PN 10 | PN 16 | PN 25
Menovitý priemer: DN 50 - DN 2000
Maximálna teplota: prevedenie H 200 °C | HT 600 °C | HTT 1000 °C
Materiál telesa: uhlíková oceľ S275JR, nerez AISI 304, AISI 316 a iné
Materiál kotúča:  uhlíková oceľ S275JR, nerez AISI 304, AISI 316 a iné
Tesnenie: kovové
Materiál upchávky: grafit
Ovládanie: ručné koleso s prevodovkou
pneumatický pohon
elektrický pohon
hydraulický pohon

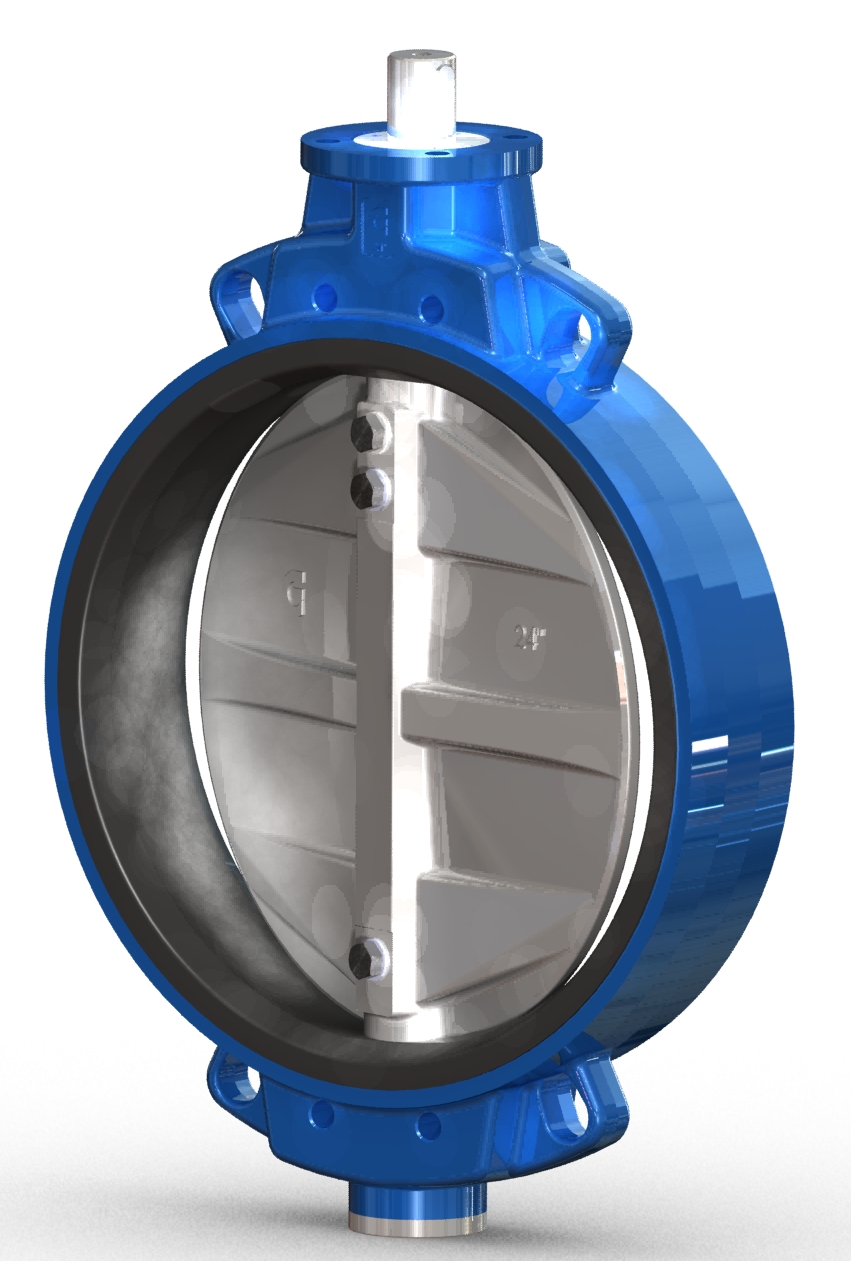

Zosilnené typy klapiek Ghibson vhodné pre tlak nad 16 bar alebo vysoký počet cyklov otvárania a zatvárania armatúry



Konštrukcia: centrická uzatváracia klapka
Typ telesa: medziprírubový, | typ BVKA | alt. prírubový, | typ BLKA |
Pripojenie medzi príruby: PN 10 / PN 16 | typ BVKA, BLKA |
  PN 16 / PN 25 | typ BVKX, BLKX |
Max. prevádzkový tlak: 20 bar | 25 bar
Menovitý priemer: DN 40 - DN 800
Stavebná dĺžka: krátka, EN 558 / ISO 5752, rada 20
Materiál telesa: tvárna liatina, oceľoliatina, nerez
Tesnenie: tesniaca manžeta NBR, EPDM, EPDM HT, VITON
Materiál kotúča: nerez CF8M, Hastelloy, hliník-bronz, Monel
Ovládanie: ručná uzamykateľná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon
