Centrické klapky s tesnením

Dodávateľský sortiment zahrňuje všetky typy centrických klapiek:
klapky so stavebnicovou konštrukciou s vymeniteľnými dielmi
klapky s vulkanizovanou manžetou
medziprírubové klapky
prírubové klapky


Klapka Ghibson BVKI so stavebnicovou konštrukciou, medziprírubová klapka


Krátka stavebná dĺžka.

Konštrukcia: centrická uzatváracia klapka s vymeniteľnou manžetou
Typ telesa: medziprírubový, | wafer type |
Pripojenie medzi príruby: PN 6 / PN 10 / PN 16
  ASME A150
Max. prevádzkový tlak: 16 bar
Menovitý priemer: DN 40 - DN 500
Stavebná dĺžka: krátka, EN 558 / ISO 5752, rada 20
Materiál telesa: tvárna liatina, oceľoliatina, nerez, hliník, hliník-bronz
Tesnenie: tesniaca manžeta NBR, EPDM, VITON, Hypalon atď.
Materiál kotúča: nerez CF8M, tvárna liatina, Hastelloy, hliník-bronz, Monel
Ovládanie: ručná uzamykateľná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon

























Data sheet

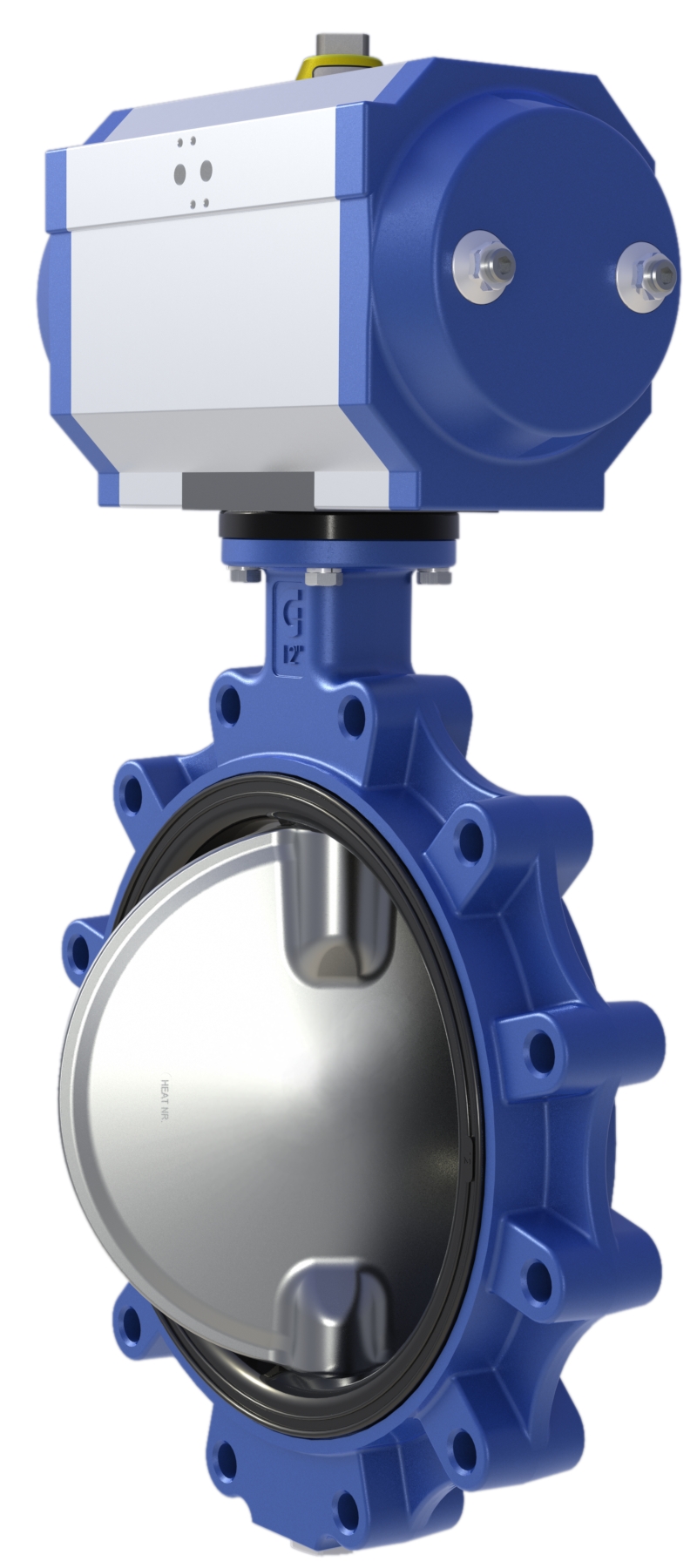

Klapka Ghibson BLKI so stavebnicovou konštrukciou, prírubová klapka s okami


Krátka stavebná dĺžka.



Konštrukcia: centrická uzatváracia klapka s vymeniteľnou manžetou
Typ telesa: prírubový, | lug type |
Pripojenie medzi príruby: PN 6 / PN 10 / PN 16
  ASME A150
Max. prevádzkový tlak: 16 bar
Menovitý priemer: DN 40 - DN 500
Stavebná dĺžka: krátka, EN 558 / ISO 5752, rada 20
Materiál telesa: tvárna liatina, oceľoliatina, nerez, hliník, hliník-bronz
Tesnenie: tesniaca manžeta NBR, EPDM, VITON, Hypalon atď.
Materiál kotúča: nerez CF8M, tvárna liatina, Hastelloy, hliník-bronz, Monel
Ovládanie: ručná uzamykateľná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon

























Data sheet


Klapka Ghibson BFKI so stavebnicovou konštrukciou, dvojitá prírubová klapka


Krátka stavebná dĺžka.



Konštrukcia: centrická uzatváracia klapka s vymeniteľnou manžetou
Typ telesa: prírubový
Pripojenie medzi príruby: PN 6 / PN 10 / PN 16
  ASME A150
Max. prevádzkový tlak: 16 bar
Menovitý priemer: DN 80 - DN 500
Stavebná dĺžka: krátka, EN 558 / ISO 5752, rada 20
Materiál telesa: tvárna liatina, oceľoliatina, nerez, hliník, hliník-bronz
Tesnenie: tesniaca manžeta NBR, EPDM, VITON, Hypalon atď.
Materiál kotúča: nerez CF8M, tvárna liatina, Hastelloy, hliník-bronz, Monel
Ovládanie: ručná uzamykateľná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon

























Data sheet


Klapka Wouter Witzel EVS


Krátka stavebná dĺžka, od DN 350 s prírubovými okami.



Konštrukcia: centrická uzatváracia klapka s vulkanizovanou manžetou
Typ telesa: medziprírubový, | wafer type |
Pripojenie medzi príruby: ISO, PN 6 / PN 10 / PN 16
  ASME, CL 150 / CL 300
Max. prevádzkový tlak: 16 bar / 232 psi
Menovitý priemer: DN 50 - DN 1400
Stavebná dĺžka: krátka, EN 558 / ISO 5752, rada 20
Materiál telesa: sivá liatina, tvárna liatina, oceľoliatina, hliníkový bronz
Tesnenie: mäkká tesniaca manžeta
Ovládanie: ručná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon
























Data sheet


Klapka Wouter Witzel EVCS



Krátka stavebná dĺžka, s prírubovými okami pre centrovanie.

Konštrukcia: centrická uzatváracia klapka s vulkanizovanou manžetou
Typ telesa: medziprírubový, | wafer type |
Pripojenie medzi príruby: ISO, PN 6
  ASME, CL 150
Max. prevádzkový tlak: 16 bar / 232 psi
Menovitý priemer: DN 50 - DN 300
Stavebná dĺžka: krátka, EN 558 / ISO 5752, rada 20
Materiál telesa: tvárna liatina
Tesnenie: mäkká tesniaca manžeta
Ovládanie: ručná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon























Data sheet


Klapka Wouter Witzel EVBS



Krátka stavebná dĺžka, s centrickými okami

Konštrukcia: centrická uzatváracia klapka s vulkanizovanou manžetou
Typ telesa: medziprírubový, | lugged wafer type |
Pripojenie medzi príruby: EN 1092, PN 10 / 16
  ASME, CL 150
Max. prevádzkový tlak: 16 bar / 232 psi
Menovitý priemer: DN 50 - DN 300
Stavebná dĺžka: krátka, EN 558 / ISO 5752, rada 20
Materiál telesa: sivá liatina, tvárna liatina
Tesnenie: mäkká tesniaca manžeta
Ovládanie: ručná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon
























Data sheet

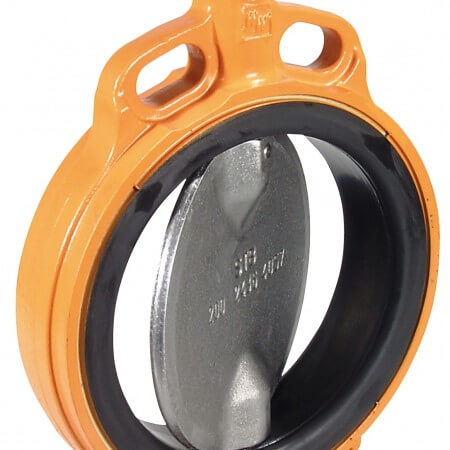

Klapka Wouter Witzel EVBLS



Krátka stavebná dĺžka, s centrickými okami a dlhým krkom |vhodné pre potrubie s izoláciou|

Konštrukcia: centrická uzatváracia klapka s vulkanizovanou manžetou
Typ telesa: medziprírubový, | lugged wafer type |
Pripojenie medzi príruby: EN 1092, PN 10 / 16
  ASME, CL 150
Max. prevádzkový tlak: 16 bar / 232 psi
Menovitý priemer: DN 50 - DN 200
Stavebná dĺžka: krátka, EN 558 / ISO 5752, rada 20
Materiál telesa: sivá liatina
Tesnenie: mäkká tesniaca manžeta
Ovládanie: ručná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon
























Data sheet

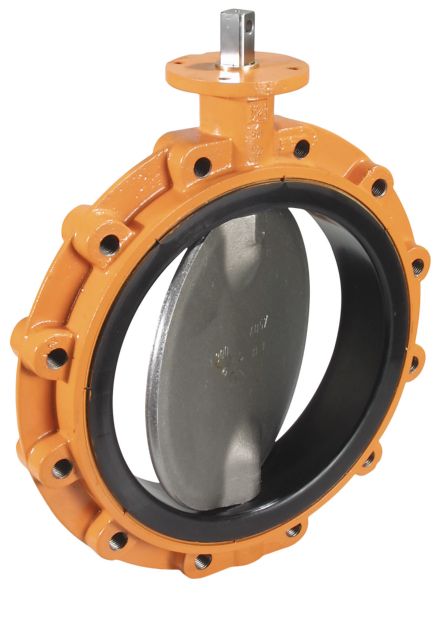

Klapka Wouter Witzel EVTLS



krátka stavebná dĺžka, s okami v telese, vhodná ako koncová armatúra

Konštrukcia: centrická uzatváracia klapka s vulkanizovanou manžetou
Typ telesa: prírubový s okami, | lugged wafer type |
Pripojenie medzi príruby: PN 6 / PN 10 / PN 16
  ASME, CL 150
Max. prevádzkový tlak: 16 bar / 232 psi
Menovitý priemer: DN 50 - DN 1200
Stavebná dĺžka: krátka, EN 558 / ISO 5752, rada 20
Materiál telesa: sivá liatina, tvárna liatina, oceľoliatina, hliníkový bronz
Tesnenie: mäkká tesniaca manžeta
Ovládanie: ručná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon
























Data sheet



Klapka Wouter Witzel EVUS



Krátka stavebná dĺžka.

Konštrukcia: centrická uzatváracia klapka s vulkanizovanou manžetou
Typ telesa: prírubový U-profil, | U-section wafer type |
Pripojenie medzi príruby: PN 10 / PN 16, ASME CL 150
Max. prevádzkový tlak: 16 bar / 232 psi
Menovitý priemer: DN 600 - DN 2200
Stavebná dĺžka: krátka, EN 558 / ISO 5752, séria 20
Materiál telesa: sivá liatina, tvárna liatina
Tesnenie: mäkká tesniaca manžeta
Ovládanie: ručná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon
























Data sheet


Klapka Wouter Witzel EVML



Dlhá stavebná dĺžka, so stredovou prírubou.

Konštrukcia: centrická uzatváracia klapka s vulkanizovanou manžetou
Typ telesa: prírubový so stredovou prírubou, | single flange wafer type |
Max. prevádzkový tlak: 16 bar / 232 psi
Menovitý priemer: DN 80 - DN 800
Stavebná dĺžka: dlhá, EN 558 / ISO 5752, rada 20
Materiál telesa: sivá liatina, tvárna liatina
Tesnenie: mäkká tesniaca manžeta
Ovládanie: ručná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon
























Data sheet


Klapka Wouter Witzel EVFS



Krátka stavebná dĺžka.

Konštrukcia: centrická uzatváracia klapka s vulkanizovanou manžetou
Typ telesa: dvoprírubový, | double flanged type |
Pripojenie medzi príruby: PN 6 / PN 10 / PN 16
  JIS, 5K / 10K / 16 K
Max. prevádzkový tlak: 16 bar / 232 psi
Menovitý priemer: DN 50 - DN 2000
Stavebná dĺžka: krátka, EN 558 / ISO 5752, rada 13
Materiál telesa: tvárna liatina, oceľoliatina, nerezová oceľ, hliníkový bronz
Tesnenie: mäkká tesniaca manžeta
Ovládanie: ručná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon

























Data sheet


Klapka Wouter Witzel EVFL



Dlhá stavebná dĺžka.

Konštrukcia: centrická uzatváracia klapka s vulkanizovanou manžetou
Typ telesa: dvoprírubový, | double flanged type |
Pripojenie medzi príruby: PN 10 / PN 16
Max. prevádzkový tlak: 16 bar / 232 psi
Menovitý priemer: DN 50 - DN 1500
Stavebná dĺžka: dlhá, EN 558 / ISO 5752, rada 14
Materiál telesa: sivá liatina, tvárna liatina, hliníkový bronz
Tesnenie: mäkká tesniaca manžeta
Ovládanie: ručná páka
samosvorná prevodovka s ručným kolesom
pneumatický pohon
elektrický pohon
hydraulický pohon
























Data sheet
